أشباه الموصلات: العصب الخفي للتكنولوجيا وكيف تقود مستقبل البشرية

أشباه الموصلات مواد صلبة تقع موصليتها الكهربائية بين الموصلات والعوازل، وتتميز بفجوة طاقة ضيقة تتراوح عادةً بين 0.1 و4 إلكترون فولت. يُعَدُّ السيليكون أشهرها وأكثرها استخداماً، وتشكّل الأساس الفيزيائي لصناعة الترانزستورات والدوائر المتكاملة والمعالجات الدقيقة التي تدير أكثر من 95% من الأجهزة الإلكترونية حول العالم اليوم.

هل توقفت يوماً أمام هاتفك الذكي وتساءلت: كيف يمكن لشريحة أصغر من ظفر إصبعك أن تعالج مليارات العمليات الحسابية في ثانية واحدة؟ أنت لا تحمل في جيبك مجرد جهاز اتصال؛ بل تحمل نتيجة عقود من أبحاث فيزياء الجوامد وهندسة النانو. في هذا المقال ستفهم الآلية الفيزيائية العميقة التي تجعل حبة رمل عادية تتحول إلى دماغ إلكتروني يتحكم في طائرات ومصانع ومستشفيات، وستكتشف لماذا تتصارع الدول الكبرى اليوم على هذه المادة بالذات.

تخيّل أن طالباً سعودياً اسمه فهد يدرس الهندسة في جامعة الملك فهد للبترول والمعادن. في مختبر الفيزياء، أعطاه أستاذه قطعة صغيرة من السيليكون النقي وطلب منه قياس موصليتها الكهربائية عند درجة حرارة الغرفة. لاحظ فهد أن القطعة لا توصل الكهرباء جيداً كالنحاس، لكنها أيضاً ليست عازلة تماماً كالزجاج. ثم سخّن القطعة تدريجياً، ففوجئ بأن الموصلية تزداد مع ارتفاع الحرارة — وهذا عكس ما يحدث مع المعادن تماماً. هذه التجربة البسيطة كشفت لفهد السر الأساسي الذي يميز أشباه الموصلات عن أي مادة أخرى: سلوكها الكهربائي قابل للتحكم والتوجيه بدقة مذهلة.

---

المقدمة: كيف تحولت حبة رمل إلى الدماغ الذي يدير العالم؟

في صحراء نيفادا الأميركية عام 1947، كان ثلاثة فيزيائيين في مختبرات بِل (Bell Labs) — ويليام شوكلي وجون باردين ووالتر براتين — يحاولون حل مشكلة عملية بسيطة: إيجاد بديل أصغر وأكفأ للصمامات المفرغة الضخمة التي كانت تملأ غرفاً بأكملها. لم يكونوا يدركون أن تجربتهم على قطعة من الجرمانيوم ستُنتج اختراعاً سيُغيّر وجه الحضارة البشرية: الترانزستور. تلك اللحظة كانت نقطة الانطلاق لعصر كامل بُني على أشباه الموصلات.

اليوم، بعد نحو ثمانية عقود من ذلك الاختراع، أصبحت رقائق أشباه الموصلات العصب الخفي لكل شيء نلمسه ونستخدمه. هاتفك، سيارتك، جهاز التكييف، الأقمار الاصطناعية، أجهزة التصوير الطبي، ومنظومات الذكاء الاصطناعي — كلها تعتمد على شريحة صغيرة مصنوعة في الأصل من مادة متوافرة بكثرة في قشرة الأرض: السيليكون. لقد بلغت قيمة سوق أشباه الموصلات العالمية نحو 611 مليار دولار في عام 2024 وفقاً لتقديرات جمعية صناعة أشباه الموصلات (SIA)، وتتسابق القوى الكبرى — الولايات المتحدة والصين وكوريا الجنوبية وتايوان والاتحاد الأوروبي — على تأمين سلاسل إمدادها. فقد خصصت الحكومة الأميركية وحدها أكثر من 52 مليار دولار ضمن قانون الرقائق (CHIPS Act) الصادر عام 2022 لتعزيز التصنيع المحلي.

وكذلك في المنطقة العربية، أعلنت المملكة العربية السعودية ضمن رؤية 2030 عن خطط طموحة لتوطين صناعات التكنولوجيا المتقدمة؛ إذ إنَّ الاعتماد الكلي على استيراد الرقائق يُشكّل نقطة ضعف إستراتيجية في عالم تتزايد فيه التوترات الجيوسياسية حول هذه الصناعة الحيوية.

اقرأ أيضاً:

• الاقتصاد السعودي: كيف تحول من الاعتماد على النفط إلى التنويع الشامل؟
• الثورة الصناعية الرابعة: الدليل العلمي الشامل للتقنيات التي تعيد صياغة مستقبل البشرية

---

ما هي أشباه الموصلات وكيف تختلف عن الموصلات والعوازل؟

التعريف العلمي الدقيق

أشباه الموصلات (Semiconductors) فئة من المواد الصلبة البلورية تمتلك موصلية كهربائية تقع في منطقة وسطى بين الموصلات الجيدة كالنحاس والفضة، والعوازل كالزجاج والمطاط. لكن هذا التعريف وحده لا يكفي لفهم سر تميّزها. ما يجعل أشباه الموصلات فريدة حقاً هو أن موصليتها ليست ثابتة؛ بل يمكن التحكم فيها بدقة متناهية عبر عدة عوامل: درجة الحرارة، وشدة الضوء الساقط عليها، ونوع الشوائب المُضافة إليها. هذه المرونة في السلوك الكهربائي هي التي جعلت منها حجر الأساس لكل الإلكترونيات الحديثة.

من الناحية الكمية، تتراوح الموصلية النوعية (Electrical Conductivity) لأشباه الموصلات عادةً بين 10⁻⁶ و10⁴ سيمنز لكل متر (S/m)، بينما تتجاوز موصلية النحاس 10⁷ S/m، وتنخفض موصلية الزجاج إلى ما دون 10⁻¹⁰ S/m.

الفرق الجوهري من منظور الذرات

لفهم الفرق بين هذه الأنواع الثلاثة، تخيّل ملعب كرة قدم ممتلئاً بالمتفرجين. في المادة الموصلة، الممرات بين المقاعد واسعة جداً، فيستطيع أي متفرج (إلكترون) التحرك بحرية في أي اتجاه. في المادة العازلة، الممرات مغلقة تماماً بحواجز ضخمة، فلا يستطيع أحد مغادرة مقعده مهما حاول. أما في أشباه الموصلات، فالممرات موجودة لكنها ضيقة ومغلقة بأبواب خفيفة؛ إذا دفعت الباب بقوة كافية (طاقة حرارية أو ضوئية)، ينفتح ويسمح بالمرور.

على المستوى الذري، الموصلات كالنحاس تملك إلكترونات خارجية (إلكترونات التكافؤ) مرتبطة ارتباطاً ضعيفاً بنواة الذرة، فتتحرك بسهولة عند تطبيق فرق جهد كهربائي. العوازل كالألماس تملك إلكترونات مرتبطة بقوة شديدة، وتحتاج طاقة هائلة لتحريرها. أما أشباه الموصلات كالسيليكون فتقع في المنتصف تماماً: إلكتروناتها مرتبطة، لكن بطاقة متواضعة يمكن التغلب عليها.

لماذا السيليكون تحديداً؟

السيليكون (Si) هو ثاني أكثر العناصر وفرة في قشرة الأرض بعد الأكسجين؛ إذ يشكّل نحو 27.7% من كتلتها. لكن الوفرة وحدها ليست السبب. السيليكون يملك أربعة إلكترونات تكافؤ (Valence Electrons) في غلافه الخارجي، مما يتيح له تكوين أربع روابط كيميائية تساهمية (Covalent Bonds) متماثلة مع ذرات السيليكون المجاورة، فيُنشئ بنية بلورية مكعبة ماسية (Diamond Cubic Structure) مستقرة ومنتظمة للغاية.

بالإضافة إلى ذلك، يملك السيليكون فجوة طاقة (Bandgap) مقدارها 1.12 إلكترون فولت عند درجة حرارة الغرفة — وهي قيمة “مثالية” عملياً. فهي ليست كبيرة جداً كألماس (5.47 eV) مما يجعل التحكم صعباً، وليست صغيرة جداً كالقصدير الرمادي (0.08 eV) مما يجعل المادة حساسة لأي اضطراب حراري. من ناحية أخرى، يُكوّن السيليكون طبقة أكسيد طبيعية رقيقة ومستقرة (SiO₂) على سطحه، وهي عازل كهربائي ممتاز يُستخدم مباشرة في تصنيع الترانزستورات. هذه الخاصية الفريدة أعطته أفضلية ساحقة على الجرمانيوم (Ge) الذي كان يُستخدم في البدايات، لكن أكسيده غير مستقر ويذوب في الماء.

حقيقة علمية: الجرمانيوم كان المادة الأولى المستخدمة في صنع الترانزستور عام 1947، لكن السيليكون حل محله بالكامل تقريباً بحلول منتصف الستينيات بسبب استقرار أكسيده الطبيعي وتكلفته الأقل بكثير.

اقرأ أيضاً:

• العنصر الكيميائي (Element): المفهوم، التصنيف، والخصائص
• الجدول الدوري للعناصر: الهيكل، الخصائص، والاكتشاف

---

كيف تتحكم فجوة الطاقة في تدفق الكهرباء؟

نظرية حزم الطاقة: المسرح الكمومي للإلكترونات

هنا ندخل إلى قلب فيزياء الجوامد (Solid-State Physics)، وهو العلم الذي يفسر لنا لماذا تسلك المواد الصلبة سلوكاً كهربائياً مختلفاً. في ذرة واحدة معزولة، تتوزع الإلكترونات على مستويات طاقة محددة ومنفصلة — تشبه درجات سلم ثابتة. لكن عندما تتجمع مليارات الذرات معاً في بلورة صلبة، تتداخل مستويات الطاقة هذه وتندمج لتُشكّل نطاقات أو “حزم” واسعة ومتصلة من الطاقة، تُعرف بحزم الطاقة (Energy Bands).

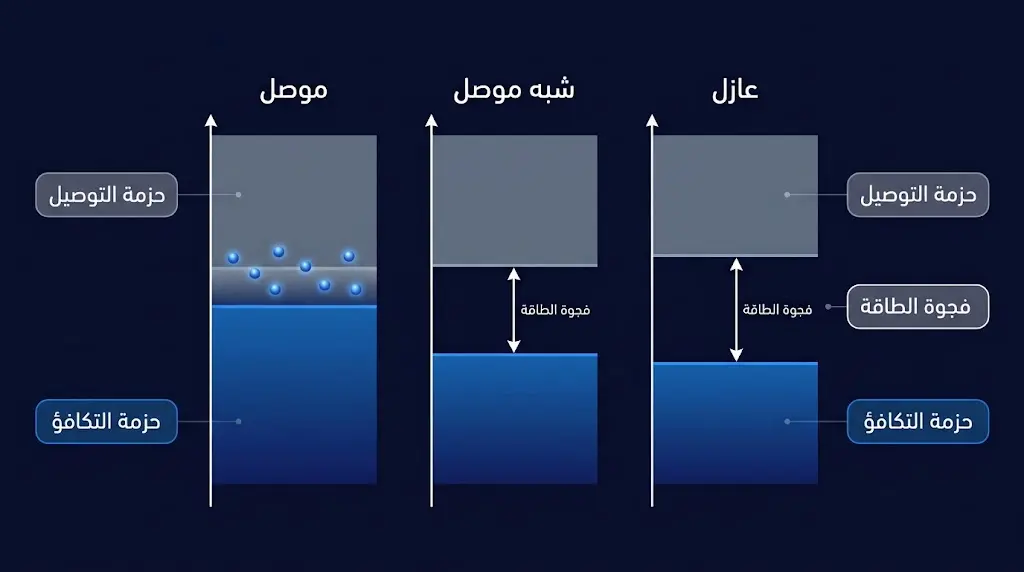

أهم حزمتين يجب أن تفهمهما هما: حزمة التكافؤ (Valence Band) وهي الحزمة التي تكون ممتلئة بالإلكترونات عند درجة حرارة الصفر المطلق، وتمثّل الإلكترونات المرتبطة بالذرات. وحزمة التوصيل (Conduction Band) وهي الحزمة الأعلى طاقة والتي تكون فارغة أو شبه فارغة، وتمثّل الإلكترونات الحرة القادرة على نقل التيار الكهربائي.

بين هاتين الحزمتين توجد منطقة محرّمة لا يُسمح لأي إلكترون بالوجود فيها — تُدعى فجوة الطاقة (Bandgap أو Energy Gap). هذه الفجوة هي “الحاجز” الذي يحدد السلوك الكهربائي للمادة.

كيف تتحكم فجوة الطاقة في كل شيء؟

في الموصلات كالنحاس، لا توجد فجوة طاقة أصلاً؛ بل تتداخل حزمة التكافؤ مع حزمة التوصيل، فتتحرك الإلكترونات بحرية دون حاجة لأي طاقة إضافية. في العوازل كالألماس، فجوة الطاقة واسعة جداً (أكثر من 5 eV)، فلا تستطيع الإلكترونات القفز إلى حزمة التوصيل في الظروف العادية مهما فعلت.

أما في أشباه الموصلات كالسيليكون، ففجوة الطاقة ضيقة بما يكفي (1.12 eV) لتُتيح للإلكترونات القفز إلى حزمة التوصيل عند توفر طاقة حرارية أو ضوئية كافية. تخيّل الأمر كخندق بين تلّتين: إذا كان الخندق ضيقاً، يستطيع العدّاء قفزه بقليل من الجهد. وإذا كان واسعاً جداً، فلا أمل في تجاوزه. هذا هو الفرق الجوهري بين الموصلات وأشباه الموصلات والعوازل.

لماذا تختلف أشباه الموصلات عن المعادن عند التسخين؟

هنا تظهر واحدة من أغرب خصائص أشباه الموصلات وأكثرها أهمية عملية. في المعادن، عندما ترتفع درجة الحرارة، تزداد اهتزازات الذرات في الشبكة البلورية (الفونونات – Phonons)، فتتصادم الإلكترونات الحرة بهذه الاهتزازات أكثر، وتقل موصليتها الكهربائية. لذلك تلاحظ أن سلك النحاس يصبح أقل كفاءة في نقل الكهرباء عند تسخينه.

على النقيض من ذلك، في أشباه الموصلات يحدث العكس تماماً. عند ارتفاع درجة الحرارة، تكتسب بعض الإلكترونات طاقة حرارية كافية للقفز عبر فجوة الطاقة من حزمة التكافؤ إلى حزمة التوصيل. كل إلكترون يقفز يُخلّف وراءه “فجوة” (Hole) في حزمة التكافؤ — وهذه الفجوة تتصرف كأنها شحنة موجبة متحركة. وبالتالي يزداد عدد حاملات الشحنة (إلكترونات وفجوات)، فتزداد الموصلية. هذا السلوك العكسي هو الذي لاحظه فهد في تجربته المختبرية، وهو من أهم الخصائص التي تُميّز أشباه الموصلات فيزيائياً.

معلومة سريعة: عند درجة الصفر المطلق (−273.15 °C) تتصرف أشباه الموصلات النقية كعوازل تامة؛ إذ لا تملك الإلكترونات أي طاقة حرارية للقفز عبر فجوة الطاقة.

اقرأ أيضاً:

• ميكانيكا الكم: المبادئ الأساسية وتطبيقاتها
• ما هي الديناميكا الحرارية: وكيف تتحكم الحرارة والطاقة في كل شيء حولنا؟

---

لماذا لا يكفي السيليكون النقي وحده وكيف نُعدّله؟

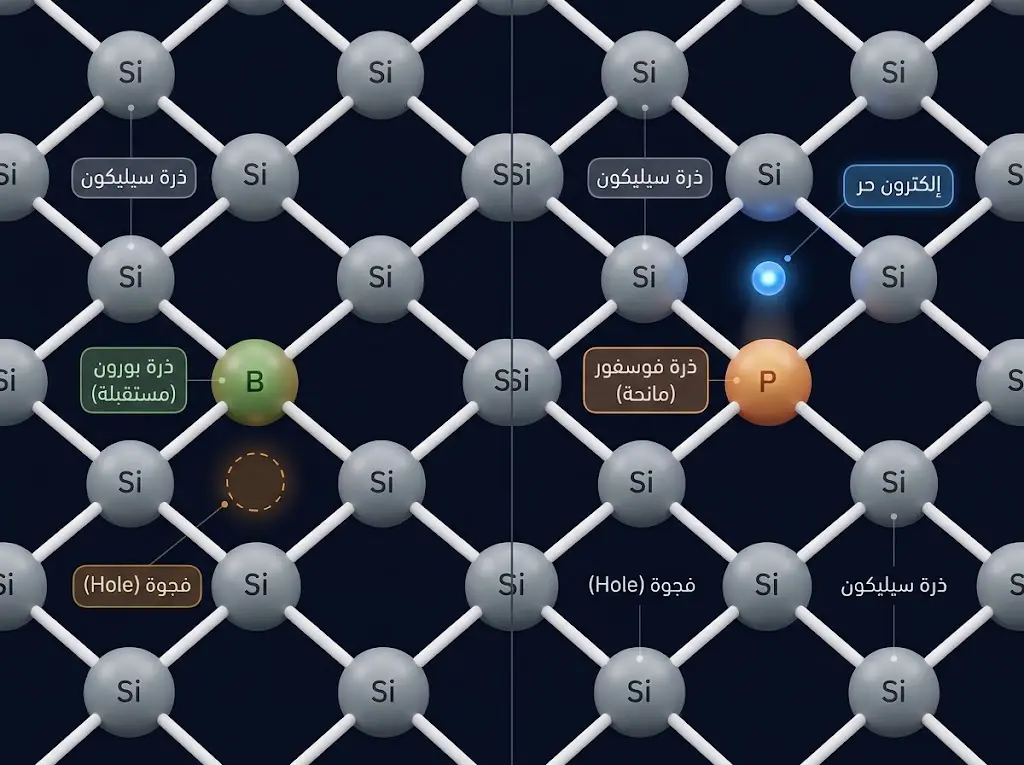

سر عملية التطعيم (Doping)

السيليكون النقي — الذي يُسمى “أشباه الموصلات الذاتية” (Intrinsic Semiconductor) — يملك موصلية كهربائية ضعيفة جداً عند درجة حرارة الغرفة. في كل سنتيمتر مكعب من السيليكون النقي، يوجد نحو 5 × 10²² ذرة سيليكون، لكن عدد الإلكترونات الحرة لا يتجاوز 1.5 × 10¹⁰ إلكترون فقط. هذا يعني أن إلكتروناً حراً واحداً فقط يقابل نحو 3 تريليون ذرة! لا يمكن بناء دوائر إلكترونية فعّالة بهذا المستوى الهزيل من الموصلية.

الحل الذي ابتكره المهندسون هو عملية التطعيم (Doping): إضافة كميات مُحكَمة للغاية من ذرات شوائب (Impurity Atoms) إلى بلورة السيليكون لتغيير خصائصها الكهربائية على نحو جذري. نتحدث هنا عن تركيزات ضئيلة جداً — ذرة شائبة واحدة لكل مليون ذرة سيليكون تقريباً — لكنها تُغيّر الموصلية بمعامل يصل إلى مليون مرة.

أشباه الموصلات سالبة الشحنة (N-Type): حين نضيف الفوسفور

عندما نُدخل ذرات الفوسفور (P) — الذي يملك خمسة إلكترونات تكافؤ — في شبكة السيليكون البلورية، تتشكل أربع روابط تساهمية مع ذرات السيليكون المجاورة، ويبقى إلكترون واحد “فائض” غير مرتبط بأي رابطة. هذا الإلكترون يحتاج طاقة ضئيلة جداً (نحو 0.045 eV في حالة الفوسفور) للانطلاق حراً والمساهمة في نقل التيار. لذلك يُطلق على الفوسفور اسم “مادة مانحة” (Donor)، والمادة الناتجة تُسمى أشباه الموصلات من النوع السالب (N-Type) لأن حاملات الشحنة الأغلبية فيها هي الإلكترونات (الشحنة السالبة).

ومن المثير أن تعرف أن ذرة الفوسفور نفسها تظل متعادلة كهربائياً (لأنها تملك عدداً متساوياً من البروتونات والإلكترونات)، لكن الإلكترون الخامس يصبح حراً للتنقل في البلورة. الزرنيخ (As) والأنتيمون (Sb) يُستخدمان أيضاً كمواد مانحة.

أشباه الموصلات موجبة الشحنة (P-Type): حين نضيف البورون

على الجانب الآخر، عندما نُضيف ذرات البورون (B) — الذي يملك ثلاثة إلكترونات تكافؤ فقط — إلى شبكة السيليكون، تتشكل ثلاث روابط تساهمية كاملة، لكن الرابطة الرابعة تبقى ناقصة إلكتروناً واحداً. هذا النقص يُنشئ “فجوة” (Hole) — وهي موضع فارغ في الرابطة يتصرف كأنه شحنة موجبة متحركة.

كيف تتحرك هذه الفجوة؟ تخيّل صفاً من الكراسي في قاعة محاضرات، أحدها فارغ. عندما ينتقل الشخص الجالس بجانب الكرسي الفارغ إليه، يبدو الكرسي الفارغ وكأنه “تحرك” في الاتجاه المعاكس. هذا بالضبط ما يحدث مع الفجوات في أشباه الموصلات: الإلكترونات تقفز لملء الفجوة، فتتحرك الفجوة في الاتجاه المعاكس، وتسلك سلوك شحنة موجبة. لذلك تُسمى المادة الناتجة أشباه الموصلات من النوع الموجب (P-Type)، ويُطلق على البورون اسم “مادة مستقبلة” (Acceptor). الغاليوم (Ga) والإنديوم (In) يُستخدمان كذلك كمواد مستقبلة.

يوضح أ. عبد الناصر ثابت — خبير الفيزياء التطبيقية والإلكترونيات في موقع خلية أنَّ “من خلال ممارستي البحثية والميدانية، ألاحظ أن كثيراً من الطلاب يخلطون بين مفهوم الفجوة (Hole) والشحنة الموجبة الحقيقية كالبروتون. الفجوة ليست جسيماً مادياً؛ بل هي غياب إلكترون في موضع كان ينبغي أن يكون فيه، ويتصرف هذا الغياب رياضياً وفيزيائياً كشحنة موجبة وهمية — لكنها فعالة تماماً في نقل التيار.”

اقرأ أيضاً:

• التفاعلات الكيميائية: ما أنواعها وكيف تحدث في كل لحظة؟
• الكربون: ما الذي يجعله العنصر الأكثر تميزاً في الجدول الدوري؟

---

ماذا يحدث عند دمج مادة سالبة بمادة موجبة؟

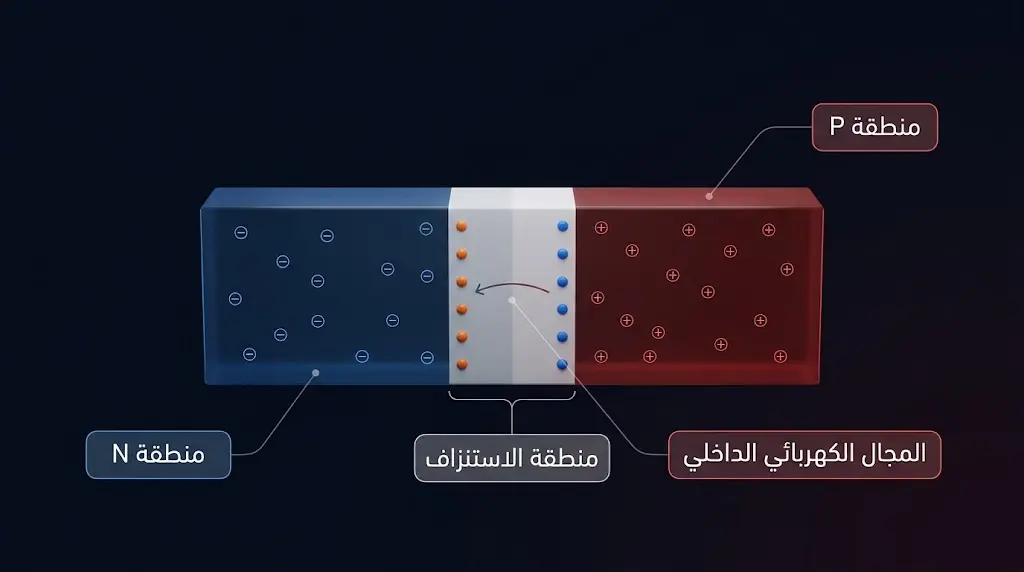

الوصلة الثنائية (P-N Junction): قلب الإلكترونيات النابض

هنا نصل إلى واحد من أهم المفاهيم في تاريخ الإلكترونيات بأسره. عندما نضع قطعة من أشباه الموصلات من النوع P بجانب قطعة من النوع N — أو بدقة أكبر، عندما نُطعّم نصف بلورة السيليكون بالبورون والنصف الآخر بالفوسفور — يحدث شيء مذهل عند منطقة التلامس.

الإلكترونات الحرة في الجانب N تنجذب طبيعياً نحو الفجوات في الجانب P، فتعبر الحدود وتملأ بعض الفجوات. لكن كل إلكترون يعبر يترك وراءه ذرة فوسفور أصبحت الآن موجبة الشحنة (لأنها فقدت إلكتروناً)، وكل فجوة تُملأ تُخلّف ذرة بورون أصبحت سالبة الشحنة (لأنها اكتسبت إلكتروناً إضافياً). هذه الشحنات الثابتة تُنشئ مجالاً كهربائياً داخلياً يعمل كحاجز يمنع مزيداً من الإلكترونات والفجوات من العبور.

منطقة الاستنزاف: الحاجز الذكي

المنطقة المحيطة بخط التلامس، التي خلت من حاملات الشحنة الحرة، تُسمى منطقة الاستنزاف (Depletion Region). عرضها يتراوح عادةً بين 0.1 و10 ميكرومتر، وتعمل كحاجز كهربائي ذاتي التنظيم. فرق الجهد الداخلي عبر هذه المنطقة يبلغ نحو 0.7 فولت في السيليكون و0.3 فولت في الجرمانيوم — وهو ما يُعرف بجهد العتبة (Threshold Voltage أو Built-in Potential).

تشبه منطقة الاستنزاف سداً مائياً بين بحيرتين مختلفتي المنسوب: الماء لا يتدفق من تلقاء نفسه لأن السد يمنعه. لكن إذا فتحت بوابة السد (أي طبّقت جهداً كهربائياً خارجياً مناسباً)، ينهمر الماء بقوة.

كيف نتحكم في مرور التيار؟

في الانحياز الأمامي (Forward Bias)، نربط القطب الموجب للبطارية بالجانب P والقطب السالب بالجانب N. هذا الجهد الخارجي يدفع الإلكترونات والفجوات نحو منطقة الاستنزاف، فيُقلّص عرضها حتى تختفي تقريباً، ويمر التيار الكهربائي بسهولة. يبدأ التيار بالمرور عملياً عندما يتجاوز الجهد المُطبَّق قيمة جهد العتبة (0.7 V للسيليكون).

في الانحياز العكسي (Reverse Bias)، نعكس قطبي البطارية. هنا يسحب الجهد الخارجي الإلكترونات والفجوات بعيداً عن منطقة الاستنزاف، فيزداد عرضها، ويتوقف مرور التيار تقريباً (يمر فقط تيار تسرب ضئيل جداً بمقدار نانوأمبيرات). هذه الخاصية — السماح بمرور التيار في اتجاه واحد فقط — هي الأساس الذي يقوم عليه الدايود (Diode)، وهو أبسط جهاز إلكتروني مبني على أشباه الموصلات.

رقم لافت: في أشباه الموصلات الحديثة المستخدمة في معالجات الهواتف الذكية، يبلغ عدد الوصلات الثنائية (P-N Junctions) داخل شريحة واحدة عشرات المليارات — كل واحدة منها أصغر من فيروس الإنفلونزا.

---

المختبر العلمي — للمهتمين بالتفاصيل الدقيقة

لفهم سلوك أشباه الموصلات على المستوى الكمومي، نحتاج إلى التعمق في نموذج كرونيغ-بيني (Kronig-Penney Model) الذي يصف حركة الإلكترونات في جهد دوري (Periodic Potential) داخل الشبكة البلورية. يُثبت هذا النموذج رياضياً أن الإلكترونات لا يمكن أن تمتلك أي قيمة طاقة تشاؤها؛ بل توجد نطاقات طاقة مسموحة (Allowed Bands) ونطاقات محرّمة (Forbidden Gaps) — وهو ما يُعرف بنظرية نطاقات الطاقة.

العلاقة الأساسية التي تحكم توزيع الإلكترونات على مستويات الطاقة هي توزيع فيرمي-ديراك (Fermi-Dirac Distribution):

f(E) = 1 / [1 + exp((E − E_F) / k_B T)]

• E هي طاقة المستوى المعني.
• E_F هو مستوى فيرمي (Fermi Level)، وهو مستوى الطاقة الذي يكون احتمال إشغاله بإلكترون مساوياً لـ 50%.
• k_B هو ثابت بولتزمان (1.38 × 10⁻²³ J/K).
• T هي درجة الحرارة المطلقة بالكلفن.

في أشباه الموصلات الذاتية (النقية)، يقع مستوى فيرمي تقريباً في منتصف فجوة الطاقة. عند إضافة شوائب مانحة (N-Type)، يرتفع مستوى فيرمي نحو حزمة التوصيل. وعند إضافة شوائب مستقبلة (P-Type)، ينخفض نحو حزمة التكافؤ.

تركيز حاملات الشحنة الذاتية (Intrinsic Carrier Concentration) يُعطى بالعلاقة:

n_i = √(N_C × N_V) × exp(−E_g / 2k_B T)

• N_C وN_V هما الكثافة الفعّالة لحالات الطاقة في حزمتي التوصيل والتكافؤ على التوالي.
• E_g هي فجوة الطاقة.

هذه المعادلة تكشف لماذا تزداد موصلية أشباه الموصلات مع الحرارة: لأن الحد الأسي (Exponential Term) يتضاعف بسرعة مع ارتفاع T. وعند درجة حرارة الغرفة (300 K)، يبلغ n_i في السيليكون نحو 1.5 × 10¹⁰ cm⁻³.

ومما يستحق الذكر أن حركة الإلكترونات والفجوات في البلورة لا تخضع لقوانين نيوتن البسيطة؛ بل تُوصف بمفهوم “الكتلة الفعّالة” (Effective Mass) التي تأخذ في الحسبان تفاعل الإلكترون مع الجهد الدوري للشبكة البلورية. الكتلة الفعّالة للإلكترون في السيليكون تختلف عن كتلته الحقيقية (كتلة الإلكترون الحر)، وتعتمد على اتجاه الحركة داخل البلورة بسبب تباين الخواص (Anisotropy) في بنية حزم الطاقة.

اقرأ أيضاً:

• قوانين نيوتن الثلاثة للحركة: الأساس، التطبيقات، والأهمية
• قانون كولوم: القوة الكهروستاتيكية والتطبيقات
• قوانين الديناميكا الحرارية: الأساس، المبادئ، والتطبيقات

---

ما هي أهم الأجهزة المبنية على أشباه الموصلات؟

الدايود: صمام الأمان الكهربائي

الدايود (Diode) هو أبسط جهاز مبني على الوصلة الثنائية P-N، ويعمل كصمام يسمح بمرور التيار في اتجاه واحد فقط. يُستخدم في تحويل التيار المتردد (AC) إلى تيار مستمر (DC) — وهذه العملية تُسمى التقويم (Rectification) — وهي ضرورية لتشغيل كل الأجهزة الإلكترونية التي تعمل على البطاريات أو المحولات.

من أشهر أنواع الدايود: الدايود الباعث للضوء (LED – Light Emitting Diode)، الذي ينبعث منه الضوء عندما تعود الإلكترونات من حزمة التوصيل إلى حزمة التكافؤ وتفقد طاقتها على شكل فوتونات. لون الضوء المنبعث يعتمد على عرض فجوة الطاقة: فجوة واسعة تعطي ضوءاً أزرق أو فوق بنفسجي (كنيتريد الغاليوم – GaN)، وفجوة ضيقة تعطي ضوءاً أحمر (كفوسفيد الغاليوم-الزرنيخ – GaAsP). لقد أحدثت مصابيح LED ثورة في إنارة المدن والمنازل، وهي أكثر كفاءة في استهلاك الطاقة بنسبة تصل إلى 80% مقارنة بالمصابيح التقليدية المتوهجة.

الترانزستور: أعظم اختراع في القرن العشرين

إذا كان الدايود هو الصمام الذي يسمح بمرور التيار في اتجاه واحد، فإن الترانزستور (Transistor) هو المفتاح الذكي الذي يستطيع تشغيل التيار وإيقافه وتضخيمه — وكل ذلك باستخدام إشارة كهربائية صغيرة. تخيّل صنبور مياه: أنت تفتحه بقوة يدك الضعيفة، لكنه يتحكم في تدفق كمية هائلة من الماء. الترانزستور يفعل الشيء نفسه مع الإلكترونات.

النوع الأكثر استخداماً اليوم هو ترانزستور المجال ذو الأكسيد المعدني (MOSFET — Metal-Oxide-Semiconductor Field-Effect Transistor). يتكون من ثلاثة أطراف: المصدر (Source) والمصرف (Drain) والبوابة (Gate). عند تطبيق جهد كهربائي على البوابة، يتشكل حقل كهربائي يجذب حاملات الشحنة ويُنشئ قناة توصيل بين المصدر والمصرف، فيمر التيار. وعند إزالة الجهد، تختفي القناة ويتوقف التيار. بهذه الطريقة البسيطة، يعمل الترانزستور كمفتاح رقمي: “مفتوح” يمثّل الرقم 1، و”مغلق” يمثّل الرقم 0 — وهذا هو أساس كل الحوسبة الرقمية.

الدوائر المتكاملة: مليارات في حجم ظفر الإصبع

في عام 1958، ابتكر جاك كيلبي في شركة Texas Instruments أول دائرة متكاملة (Integrated Circuit – IC)، حيث وضع عدة ترانزستورات ومقاومات ومكثفات على شريحة واحدة من الجرمانيوم. اليوم، تحتوي شريحة المعالج Apple M4 Ultra — التي أُعلن عنها عام 2025 — على أكثر من 160 مليار ترانزستور، كل واحد منها بحجم 3 نانومتر تقريباً. لوضع هذا الرقم في سياقه: لو كان كل ترانزستور بحجم حبة أرز، لاحتجت إلى 40 ملعب كرة قدم لاستيعابها جميعاً.

عملية دمج هذا العدد الهائل من الترانزستورات في مساحة بحجم ظفر الإصبع تتطلب دقة تصنيعية مذهلة — وهو ما سنستكشفه في القسم التالي.

ومضة علمية: معالج Nvidia H100 المُستخدم في تدريب نماذج الذكاء الاصطناعي الكبرى يحتوي على 80 مليار ترانزستور ويستهلك طاقة تبلغ 700 واط — أي ما يعادل طاقة سبع مصابيح متوهجة قديمة، لكنه يُنجز عمليات حسابية تفوق قدرة ملايين البشر مجتمعين.

اقرأ أيضاً:

• الكمبيوتر: كيف غيّر هذا الاختراع العظيم مسار الحضارة البشرية؟
• الهاتف الذكي: القصة الكاملة للاختراع الذي غيّر تاريخ البشرية ووضع العالم في جيبك

---

ما بين الخرافة والحقيقة: معتقدات شائعة عن أشباه الموصلات

❌ الخرافة: أشباه الموصلات مواد نادرة وباهظة الثمن لا توجد إلا في مناطق محدودة من العالم.
✅ الحقيقة: السيليكون — المادة الأساسية في صناعة أشباه الموصلات — هو ثاني أكثر العناصر وفرة في قشرة الأرض بعد الأكسجين. المادة الخام رخيصة جداً. ما يجعل الرقائق مكلفة هو تعقيد عمليات التنقية والتصنيع وليس ندرة المادة نفسها.

❌ الخرافة: الكمبيوتر يفهم اللغة والصور مباشرة، ولا علاقة للترانزستورات بذلك.
✅ الحقيقة: كل ما يفعله الكمبيوتر يعود في جوهره إلى مليارات الترانزستورات التي تعمل كمفاتيح رقمية، لا تفهم سوى حالتين: تشغيل (1) وإيقاف (0). الصور والأصوات والنصوص تُحوَّل جميعها إلى سلاسل من الأصفار والآحاد قبل أن يعالجها المعالج.

❌ الخرافة: أشباه الموصلات تعمل بالكهرباء فقط، ولا علاقة لها بالضوء أو الحرارة.
✅ الحقيقة: أشباه الموصلات تتأثر بالضوء (وهذا أساس عمل الخلايا الشمسية وكاميرات الهواتف) وبالحرارة (وهذا أساس عمل المستشعرات الحرارية). بل إن بعض أشباه الموصلات تُصدر الضوء أيضاً كما في مصابيح LED.

❌ الخرافة: كل الرقائق الإلكترونية تُصنع من السيليكون حصراً.
✅ الحقيقة: رغم هيمنة السيليكون، تُستخدم مواد أخرى مثل زرنيخيد الغاليوم (GaAs) في الاتصالات عالية التردد، ونيتريد الغاليوم (GaN) في الإلكترونيات القدرة العالية، وكربيد السيليكون (SiC) في السيارات الكهربائية. كل مادة لها تطبيقاتها المثلى وفقاً لخصائص فجوة الطاقة والحركية الإلكترونية.

❌ الخرافة: تصغير الترانزستورات يمكن أن يستمر إلى ما لا نهاية.
✅ الحقيقة: هناك حدود فيزيائية صارمة تفرضها ميكانيكا الكم. عندما يصل حجم الترانزستور إلى عدة ذرات فقط، تبدأ ظاهرة النفق الكمومي (Quantum Tunneling) بالتسبب في تسريب التيار، مما يجعل الترانزستور غير قادر على التمييز بين حالتي التشغيل والإيقاف. هذا ما تُشير إليه مناقشات “نهاية قانون مور.”

---

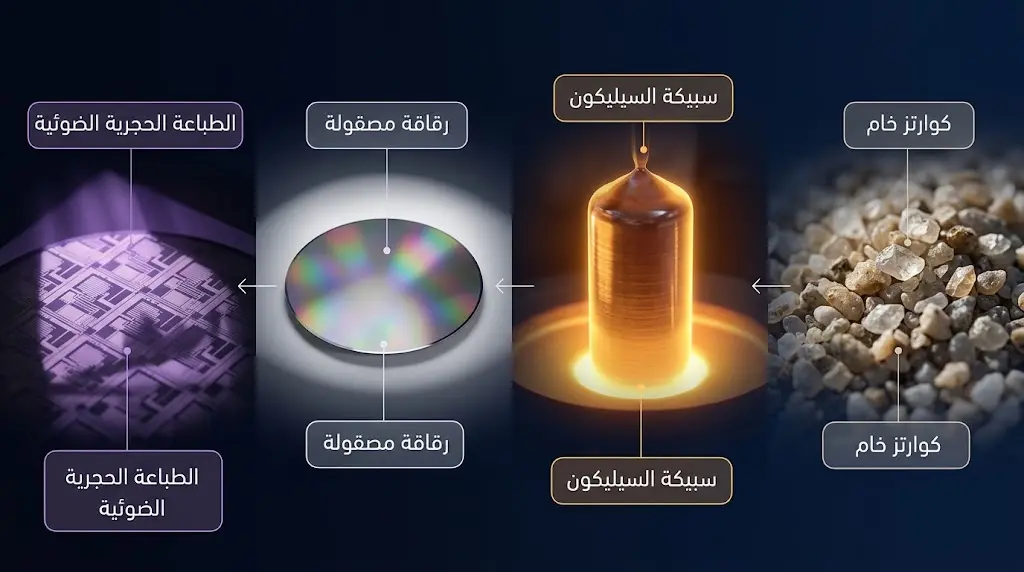

كيف تُصنع رقائق أشباه الموصلات من الرمال؟

من الكوارتز إلى السيليكون فائق النقاء

رحلة تصنيع رقائق أشباه الموصلات تبدأ حرفياً من الرمال — تحديداً من معدن الكوارتز (SiO₂) الذي يُستخرج من المناجم. يُسخَّن الكوارتز مع الكربون في فرن قوسي كهربائي عند درجة حرارة تتجاوز 1800 °C لإنتاج سيليكون خام بنقاوة تبلغ نحو 98%. لكن هذا المستوى من النقاوة غير كافٍ بتاتاً لصناعة الإلكترونيات.

يمر السيليكون الخام بعملية تنقية كيميائية معقدة تُسمى عملية سيمنز (Siemens Process)، حيث يتحول إلى ثلاثي كلوروسيلان (Trichlorosilane – HSiCl₃) الغازي، ثم يُعاد ترسيبه على قضبان سيليكون ساخنة. الناتج هو سيليكون متعدد البلورات (Polysilicon) بنقاوة تبلغ 99.9999999% — أي تسعة تسعات! هذا يعني أنه في كل مليار ذرة سيليكون، توجد ذرة شائبة واحدة فقط.

سبائك السيليكون وشرائح الرقاقات

يُصهر السيليكون فائق النقاء ويُسحب ببطء شديد على شكل أسطوانة بلورية واحدة (Single Crystal Ingot) باستخدام طريقة تشوكرالسكي (Czochralski Process). سرعة السحب تبلغ بضع سنتيمترات في الساعة فقط، وتتطلب تحكماً دقيقاً في درجة الحرارة وسرعة الدوران لضمان انتظام البنية البلورية. الأسطوانة الناتجة يبلغ قطرها عادةً 300 ملم (12 بوصة) ووزنها يتجاوز 100 كيلوغرام.

تُقطَّع الأسطوانة إلى شرائح رقيقة (Wafers) بسمك 0.75 ملم تقريباً باستخدام مناشير سلكية ماسية، ثم تُلمَّع ميكانيكياً وكيميائياً حتى يصبح سطحها أملس على المستوى الذري — بخشونة لا تتجاوز 0.5 نانومتر.

الطباعة الحجرية الضوئية: النحت بالضوء

الطباعة الحجرية الضوئية (Photolithography) هي العملية الأكثر تعقيداً وتكلفة في سلسلة التصنيع بأكملها. تُغطى الرقاقة بطبقة رقيقة من مادة حساسة للضوء (Photoresist)، ثم يُسلَّط عليها ضوء فوق بنفسجي (UV) عبر قناع (Mask) يحمل تصميم الدائرة المطلوبة. المناطق المُعرَّضة للضوء تتغير كيميائياً وتُزال لاحقاً بمذيبات خاصة، مما يكشف أجزاء محددة من سطح الرقاقة لعمليات الحفر أو التطعيم.

تُكرَّر هذه العملية عشرات المرات لبناء الطبقات المتتالية للدائرة المتكاملة. في تقنيات التصنيع الحديثة (3 نانومتر و2 نانومتر)، يُستخدم ضوء فوق بنفسجي متطرف (Extreme Ultraviolet – EUV) بطول موجي 13.5 نانومتر فقط. وتُنتج أجهزة EUV حصرياً من قبل شركة ASML الهولندية، ويبلغ سعر الجهاز الواحد أكثر من 370 مليون دولار.

وفقاً لتقرير معهد ماساتشوستس للتكنولوجيا (MIT Technology Review) الصادر في 2024، فإن إنشاء مصنع حديث لتصنيع رقائق أشباه الموصلات بتقنية 3 نانومتر يتطلب استثماراً يتراوح بين 20 و28 مليار دولار، مما يجعله من أعلى الاستثمارات الصناعية في تاريخ البشرية.

الغرف النظيفة: بيئة أصفى من غرف العمليات

تُنفَّذ عمليات التصنيع داخل غرف نظيفة (Cleanrooms) من الفئة ISO 1، حيث لا يُسمح بوجود أكثر من 10 جسيمات عالقة بحجم 0.1 ميكرومتر في كل متر مكعب من الهواء. للمقارنة: الهواء الخارجي العادي يحتوي على نحو 35 مليون جسيم بنفس الحجم في كل متر مكعب. أي أن الغرفة النظيفة أصفى من الهواء الخارجي بمقدار 3.5 مليون مرة.

العاملون يرتدون بدلات خاصة تُسمى “بدلات الأرنب” (Bunny Suits) تغطي الجسم بالكامل وتمنع تساقط أي جسيمات — حتى خلية جلد ميتة واحدة يمكن أن تدمر ترانزستوراً. الهواء يُرشَّح باستمرار عبر مرشحات HEPA و ULPA عالية الكفاءة، والضغط الداخلي يُبقى أعلى من الضغط الخارجي لمنع دخول الملوثات.

نقطة تستحق الانتباه: ذرة غبار واحدة يبلغ قطرها 50 ميكرومتراً تكفي لتدمير مئات الترانزستورات على رقاقة حديثة، لأن حجم الترانزستور الواحد (3 نانومتر) أصغر من ذرة الغبار بنحو 17 ألف مرة.

اقرأ أيضاً:

• تقنية النانو: الدليل الشامل لثورة المواد المتناهية في الصغر وتطبيقاتها المستقبلية
• الجيولوجيا: دراسة الأرض وتاريخها
• علم المعادن (Mineralogy): دراسة المعادن وتكوينها

---

هل اقتربنا من نهاية قانون مور؟

ما هو قانون مور في المعالجات؟

في عام 1965، لاحظ غوردون مور — أحد مؤسسي شركة Intel — أن عدد الترانزستورات على شريحة واحدة يتضاعف تقريباً كل عامين، مع بقاء التكلفة ثابتة أو منخفضة. هذه الملاحظة التجريبية — التي عُرفت لاحقاً بقانون مور (Moore’s Law) — لم تكن قانوناً فيزيائياً بالمعنى الدقيق، بل كانت توقعاً صناعياً واقتصادياً تحقق بدقة مذهلة لنحو خمسة عقود.

لكن مع وصول أحجام الترانزستورات إلى أقل من 5 نانومتر، بدأت الحدود الفيزيائية تفرض نفسها بقوة. المشكلة ليست في أدوات التصنيع فقط؛ بل في طبيعة المادة ذاتها.

مشكلة الحرارة والنفق الكمومي

عندما يقل سمك البوابة في ترانزستور MOSFET عن 5 نانومتر — أي نحو 25 ذرة سيليكون فقط — تبدأ ظاهرة النفق الكمومي (Quantum Tunneling) بالظهور. في هذه الظاهرة، تستطيع الإلكترونات “اختراق” الحاجز العازل الذي يفصل بين البوابة والقناة، حتى لو لم تملك طاقة كافية للقفز فوقه. هذا التسريب الكمومي يعني أن الترانزستور لم يعد قادراً على الإغلاق التام، فيستهلك طاقة حتى في وضع الإيقاف، ويُولّد حرارة زائدة.

المشكلة الحرارية مرتبطة ارتباطاً وثيقاً بالتصغير: كلما زاد عدد الترانزستورات في مساحة أصغر، زادت كثافة الطاقة المتبددة. الكثافة الحرارية على سطح معالج حديث تتجاوز 100 واط لكل سنتيمتر مربع — وهي أعلى من كثافة الطاقة على سطح صفيحة تسخين كهربائية.

لمواجهة هذه التحديات، ابتكر المهندسون حلولاً معمارية مثل ترانزستورات FinFET (التي تستخدم بنية زعنفية ثلاثية الأبعاد بدلاً من البنية المسطحة) وترانزستورات GAA-FET (Gate-All-Around) التي تلتف فيها البوابة حول القناة من جميع الجهات لتحسين التحكم الكهروستاتيكي. شركة Samsung بدأت بإنتاج رقائق بتقنية GAA عند عقدة 3 نانومتر منذ عام 2023.

يشير الدكتور المهندس أحمد نبيل طيفور — خبير في هندسة الاتصالات والإلكترونيات في موقع خلية إلى أن “من خلال متابعتي البحثية المتواصلة للصناعة، ألاحظ أن كثيراً من الهواة يظنون أن قانون مور ‘توقف’، بينما الحقيقة أدق من ذلك: ما تغيّر هو الطريقة التي نقيس بها التقدم. لم يعد التصغير الخطي وحده المعيار؛ بل أصبحت الابتكارات المعمارية ثلاثية الأبعاد والتغليف المتقدم (Advanced Packaging) هي المحرك الحقيقي للأداء.”

اقرأ أيضاً:

• الحاسوب الكمي: الدليل العلمي الشامل لفهم تكنولوجيا المستقبل وتأثيرها المرعب على العالم
• الإنتروبيا (Entropy): المفهوم، القانون الثاني للديناميكا الحرارية، والتطبيقات

---

ما هي البدائل المستقبلية للسيليكون؟

الجرافين (Graphene): مادة الأحلام

الجرافين هو طبقة أحادية الذرة من الكربون مرتبة في شبكة سداسية. يتميز بحركية إلكترونية (Electron Mobility) هائلة تتجاوز 200,000 cm²/(V·s) — أي أكثر من 100 مرة من السيليكون. لكن مشكلته الأساسية أنه لا يملك فجوة طاقة طبيعية، مما يجعل من المستحيل تقريباً صنع ترانزستور رقمي يمكنه “الإغلاق” التام. الأبحاث الحالية تركّز على فتح فجوة طاقة اصطناعية فيه عبر تقنيات مثل الشرائط النانوية (Nanoribbons) أو الثنائية الطبقية الملتوية (Twisted Bilayer Graphene)، لكن هذه التقنيات لا تزال في المختبرات.

نيتريد الغاليوم (GaN) وكربيد السيليكون (SiC)

هذه المواد — المعروفة بأشباه الموصلات ذات الفجوة العريضة (Wide Bandgap Semiconductors) — أصبحت بالفعل تجارية في تطبيقات محددة. نيتريد الغاليوم يملك فجوة طاقة تبلغ 3.4 eV، وكربيد السيليكون يملك 3.26 eV. هذه الفجوات العريضة تمنحهما قدرة على العمل عند درجات حرارة أعلى وفولتيات أعلى وترددات أعلى مقارنة بالسيليكون.

تُستخدم شرائح GaN في شواحن الهواتف السريعة (مثل شواحن GaN بقدرة 100 واط وأكثر)، وفي محطات الاتصالات اللاسلكية شبكة الجيل الخامس. أما شرائح SiC فتُستخدم في محولات الطاقة في السيارات الكهربائية — سيارات Tesla تستخدم محولات SiC في بعض طرازاتها.

أشباه الموصلات العضوية والحوسبة الكمومية

أشباه الموصلات العضوية (Organic Semiconductors) — المبنية على جزيئات كربونية مترافقة (Conjugated Molecules) — تقدم إمكانية تصنيع إلكترونيات مرنة وقابلة للطباعة على أسطح بلاستيكية. شاشات OLED في الهواتف والتلفزيونات الحديثة تستخدم بالفعل هذه المواد. لكن موصليتها وسرعتها لا تزالان أقل بكثير من أشباه الموصلات غير العضوية.

على جبهة مختلفة تماماً، تعتمد الحوسبة الكمومية (Quantum Computing) على مبادئ مختلفة جذرياً عن الترانزستورات التقليدية. البتات الكمومية (Qubits) تستغل ظواهر مثل التراكب الكمومي (Superposition) والتشابك الكمومي (Entanglement) لمعالجة المعلومات. شركات مثل IBM و Google و Intel تستخدم أشباه موصلات فائقة التوصيل (Superconducting Qubits) أو أشباه موصلات مبنية على نقاط كمومية (Quantum Dots) في تصميم حواسيبها الكمومية.

من المثير أن تعرف: دراسة منشورة في مجلة Nature عام 2023 أظهرت أن باحثين في جامعة نيو ساوث ويلز الأسترالية نجحوا في تشغيل بت كمومي قائم على السيليكون بدقة تتجاوز 99.9%، مما يفتح الباب أمام استخدام مصانع السيليكون الحالية لإنتاج حواسيب كمومية مستقبلاً.

اقرأ أيضاً:

• النانوتكنولوجيا (Nanotechnology): المفهوم، التطبيقات، والمستقبل
• الليثيوم: الدليل العلمي الشامل لخصائصه واستخداماته من الانفجار العظيم حتى ثورة التكنولوجيا

---

أين نلمس أشباه الموصلات في حياتنا اليومية وصناعاتنا الحديثة؟

تمتد تطبيقات أشباه الموصلات إلى كل زاوية يمكن تخيّلها في الحياة المعاصرة. وما قد يبدو تقنية بعيدة عن الاهتمام اليومي هو في الواقع الأساس الذي يعمل عليه كل جهاز تلمسه يداك.

المعالجات والحوسبة

كل هاتف ذكي وحاسوب محمول وخادم سحابي (Cloud Server) يعمل بفضل معالج دقيق (Microprocessor) مبني بالكامل من ترانزستورات أشباه الموصلات. صناعة مراكز البيانات العالمية — التي تُشغّل خدمات مثل Google و Amazon Web Services — استهلكت نحو 460 تيراواط ساعة من الكهرباء في عام 2024، وهو ما يقارب استهلاك فرنسا بأكملها.

الخلايا الشمسية والطاقة النظيفة

الخلايا الشمسية (Solar Cells) تعمل على مبدأ بسيط: عندما يسقط الضوء على وصلة P-N، تُولّد الفوتونات أزواجاً من الإلكترونات والفجوات، فينشأ تيار كهربائي. المملكة العربية السعودية أعلنت عبر مشاريع مثل “نيوم” و”مشروع سكاكا للطاقة الشمسية” عن خطط لتوليد 50% من الكهرباء من مصادر متجددة بحلول عام 2030، ومعظم هذه المصادر تعتمد على ألواح أشباه الموصلات السيليكونية.

المستشعرات في كل مكان

مستشعرات الكاميرا في هاتفك (CMOS Image Sensors) مبنية من أشباه الموصلات. مستشعر درجة الحرارة في مكيّف المنزل يستخدم أشباه الموصلات. حساسات السرعة والتسارع في السيارة الحديثة تعتمد على أشباه الموصلات. حتى أجهزة الإنذار المنزلية والبطاقات الذكية في المترو تعمل بها.

السيارات الكهربائية والقيادة الذاتية

السيارة الكهربائية الحديثة تحتوي على أكثر من 3,000 شريحة أشباه الموصلات. محولات الطاقة، ونظام إدارة البطارية (BMS)، وأنظمة مساعدة السائق (ADAS)، ونظام الملاحة — كلها تعتمد على رقائق متخصصة. النقص العالمي في الرقائق الذي ضرب صناعة السيارات بين عامي 2021 و2023 تسبب في خسائر تجاوزت 210 مليارات دولار وفقاً لتقديرات شركة AlixPartners.

التحديات والحدود

رغم الانتشار الهائل، تواجه صناعة أشباه الموصلات تحديات مهمة. استهلاك المياه في مصانع الرقائق ضخم: مصنع واحد حديث يستهلك نحو 38 مليون لتر من المياه فائقة النقاء يومياً. النفايات الإلكترونية تُشكّل تهديداً بيئياً متصاعداً. التوترات الجيوسياسية حول تايوان — حيث تُصنع أكثر من 60% من الرقائق المتقدمة في العالم عبر شركة TSMC — تُثير قلقاً إستراتيجياً عالمياً.

تنويه علمي: بعض التطبيقات المذكورة في هذا القسم — لا سيما تلك المتعلقة بالحوسبة الكمومية والإلكترونيات العضوية المرنة — لا تزال قيد البحث والتطوير، وقد تتغير جدواها التجارية مع تقدم العلم والهندسة. المعلومات المقدمة تعكس الوضع حتى منتصف عام 2026.

اقرأ أيضاً:

• الحوسبة السحابية (Cloud Computing): المفهوم، النماذج، والتطبيقات
• إنترنت الأشياء: وكيف يُغيّر حياتنا ومستقبلنا؟
• تكنولوجيا المعلومات والاتصالات (ICT): المفهوم، المكونات، والدور

---

مدخل الطالب والباحث المبتدئ: من أين تبدأ رحلتك مع أشباه الموصلات؟

المفاهيم الأساسية التي يجب إتقانها

قبل أن تغوص في التفاصيل، تحتاج إلى أساس صلب في عدة محاور. أولاً، أتقن مبادئ الكيمياء العامة المتعلقة بالروابط الكيميائية (التساهمية والأيونية) وتوزيع الإلكترونات على مستويات الطاقة. ثانياً، افهم قانون أوم (V = IR) وقوانين كيرشوف في الدوائر الكهربائية البسيطة. ثالثاً، تعرّف على أساسيات ميكانيكا الكم: مبدأ الشك لهايزنبرغ، ومعادلة شرودنغر، ومفهوم الدالة الموجية. لا تحتاج إلى حل معادلة شرودنغر رياضياً في البداية، لكنك تحتاج إلى فهم ما تقوله عن سلوك الإلكترون. رابعاً، ادرس نموذج دروده (Drude Model) لتوصيل المعادن، ثم انتقل إلى نظرية نطاقات الطاقة (Band Theory).

الأخطاء الشائعة التي يقع فيها المبتدئون

• الخلط بين التيار التقليدي والتيار الإلكتروني: التيار التقليدي يتدفق من الموجب إلى السالب، لكن الإلكترونات تتحرك فعلياً في الاتجاه المعاكس. هذا الخلط يُربك كثيراً من الطلاب عند دراسة الوصلة الثنائية.
• الاعتقاد بأن الفجوة (Hole) جسيم حقيقي: الفجوة نموذج رياضي يصف غياب إلكترون، وليست جسيماً مادياً مستقلاً.
• تجاهل تأثير درجة الحرارة: بعض الطلاب يتعاملون مع خصائص أشباه الموصلات كأنها ثابتة، بينما هي تتغير تغيراً جوهرياً مع الحرارة.
• الظن بأن التطعيم يُغيّر الشحنة الكلية للمادة: المادة المطعَّمة تظل متعادلة كهربائياً. ما يتغير هو عدد حاملات الشحنة الحرة، لا الشحنة الكلية.
• إهمال الفرق بين تركيز الشوائب وتركيز حاملات الشحنة: ليست كل ذرات الشوائب مؤيّنة عند كل درجة حرارة.

اقرأ أيضاً:

• الذرة (Atom): الهيكل، المكونات، والأهمية
• الجزيء (Molecule): التركيب، الترابط، والأنواع

---

كيف ترتبط أشباه الموصلات بفروع العلم الأخرى؟

أشباه الموصلات ليست جزيرة معزولة في العلم؛ بل هي نقطة تقاطع بين عدة تخصصات فيزيائية وكيميائية وهندسية. أول ارتباط جوهري هو مع ميكانيكا الكم (Quantum Mechanics)؛ إذ إنَّ كل سلوك إلكتروني في أشباه الموصلات — من حزم الطاقة إلى النفق الكمومي — يُفسَّر بمعادلة شرودنغر ومبادئ ميكانيكا الكم.

الارتباط الثاني هو مع علم المواد (Materials Science) وتحديداً علم البلورات (Crystallography)؛ إذ إنَّ البنية البلورية للسيليكون — نوع الشبكة، واتجاهات المستويات البلورية (Miller Indices)، والعيوب النقطية والخطية — تُحدد خصائصه الإلكترونية. عيب بلوري واحد يمكن أن يُغيّر أداء الترانزستور.

ثالثاً، ترتبط أشباه الموصلات ارتباطاً وثيقاً بالديناميكا الحرارية (Thermodynamics)؛ إذ إنَّ توزيع فيرمي-ديراك — الذي يحكم إشغال مستويات الطاقة — مشتق من الميكانيكا الإحصائية. ودراسة التبديد الحراري في الرقائق تعتمد على قوانين انتقال الحرارة.

رابعاً، علم الضوء والبصريات (Optics) يرتبط مباشرة بأشباه الموصلات عبر تطبيقات مثل الخلايا الشمسية (التأثير الكهروضوئي) ومصابيح LED والليزر شبه الموصل (Semiconductor Laser) المستخدم في الاتصالات عبر الألياف الضوئية.

اقرأ أيضاً:

• علم الفيزياء: دراسة المادة والطاقة
• علم الكيمياء (Chemistry): دراسة المادة وتفاعلاتها

---

الخطة العملية لفهم أشباه الموصلات خطوة بخطوة

• الأسبوع الأول: ابدأ بمشاهدة محاضرات “أشباه الموصلات” من سلسلة MIT OpenCourseWare (المقرر 6.012)، وهي متاحة مجاناً على الإنترنت. ركّز على فهم نظرية النطاقات دون الانشغال بالاشتقاقات الرياضية المعقدة.
• الأسبوع الثاني: احصل على محاكي دوائر مجاني مثل LTspice أو Tinkercad Circuits، وابنِ دائرة بسيطة تحتوي على دايود وبطارية ومقاومة. راقب سلوك التيار في الانحياز الأمامي والعكسي.
• الأسبوع الثالث: اقرأ الفصول الثلاثة الأولى من كتاب “Semiconductor Physics and Devices” لدونالد نيمان (Donald Neamen)، وهو أحد أوضح المراجع للمبتدئين.
• الأسبوع الرابع: ابنِ دائرة ترانزستور MOSFET في المحاكي، وجرّب تغيير جهد البوابة ولاحظ كيف يتغير التيار بين المصدر والمصرف.
• شهر إضافي: إذا كنت طالباً جامعياً، حاول زيارة مختبر فيزياء الجوامد في جامعتك. اطلب من المشرف أن يُريك قياس منحنى الخصائص (I-V Characteristics) لوصلة P-N حقيقية.
• نصيحة مستمرة: تابع أخبار الصناعة من مواقع مثل SemiEngineering و IEEE Spectrum لتبقى مطلعاً على أحدث التطورات.

---

التوصية العلمية من موقعنا

• تجاوز النظرة الأحادية لقانون مور: لا تقيّم تقدم أشباه الموصلات بمقياس واحد فقط (حجم الترانزستور). الباحثون اليوم يقيسون التقدم بعدة معايير: كفاءة الطاقة لكل عملية حسابية، وكثافة الترانزستورات ثلاثية الأبعاد، وسرعة النقل بين الشرائح. فهم هذا التحول في المعايير ضروري لأي متابع جاد.
• ادرس أشباه الموصلات ذات الفجوة العريضة (GaN و SiC): هذه المواد تُحدث ثورة صامتة في إلكترونيات القدرة والسيارات الكهربائية وشبكات 5G. الاتجاه البحثي العالمي يتحرك بسرعة نحوها، والطالب الذي يتقنها سيجد فرصاً مهنية وبحثية واسعة.
• لا تهمل الجانب التصنيعي: فهم كيف تعمل أشباه الموصلات فيزيائياً لا يكتمل دون فهم كيف تُصنع. عمليات الطباعة الحجرية الضوئية والتغليف المتقدم (Chiplet Architecture) هي ساحات المعركة الحقيقية في الصناعة اليوم.
• انتبه للبُعد الجيوسياسي: صناعة أشباه الموصلات أصبحت ملفاً أمنياً واقتصادياً بقدر ما هي ملف تقني. فهم سلاسل الإمداد العالمية — من استخراج السيليكون إلى تصنيع الرقائق في تايوان إلى تصميمها في أميركا — يمنحك رؤية شاملة لا يملكها كثيرون.
• جرّب المحاكاة قبل المختبر: أدوات مثل Silvaco TCAD و Synopsys Sentaurus تسمح بمحاكاة بنية الترانزستور والتلاعب بأبعاده ومواده افتراضياً. هذه الأدوات باهظة الثمن تجارياً، لكن كثيراً من الجامعات توفرها مجاناً لطلابها.
• اربط بين الفيزياء والهندسة: الخطأ الأكبر الذي يقع فيه الطلاب هو دراسة فيزياء أشباه الموصلات بمعزل عن تطبيقاتها الهندسية، أو العكس. المقاربة المتكاملة — التي تبدأ من معادلة شرودنغر وتنتهي عند تصميم معالج — هي التي تُنتج باحثين ومهندسين متميزين.
• تابع الأبحاث السعودية والعربية: مراكز بحثية في جامعة الملك عبد الله للعلوم والتقنية (KAUST) وجامعة الملك فهد للبترول والمعادن تُنتج أبحاثاً رفيعة المستوى في مجال أشباه الموصلات المركبة (Compound Semiconductors) وتقنيات النانو. الاطلاع على إنتاجها العلمي يربطك بسياق بحثي محلي متقدم.

اقرأ أيضاً:

• التعلم الآلي والإحصاء: كيف يتكاملان لفهم البيانات وصنع القرار؟
• البيانات الضخمة: كيف يحول الإحصاء ملايين الملاحظات إلى معرفة قابلة للتطبيق؟

---

ما الذي سيحدث لأشباه الموصلات في العقد القادم؟

التغليف المتقدم: عندما يتوقف التصغير، نبني إلى الأعلى

بدلاً من الاستمرار في تصغير الترانزستورات — وهو مسار يقترب من حدوده الفيزيائية — تتجه الصناعة نحو حلول معمارية ثلاثية الأبعاد. تقنية التكديس ثلاثي الأبعاد (3D Stacking) تسمح بوضع عدة طبقات من الرقائق فوق بعضها وربطها بوصلات نحاسية عمودية (Through-Silicon Vias – TSVs) بقطر 5 ميكرومتر. كذلك تقنية الشرائح الصغيرة (Chiplets) تسمح بتصنيع أجزاء مختلفة من المعالج في مصانع مختلفة وبتقنيات مختلفة، ثم تجميعها في غلاف واحد.

هذا التحول يعني أن “قانون مور” لم يمت فعلاً؛ بل تغيّر من “تصغير أفقي” إلى “توسع عمودي ومعماري”. شركة TSMC أعلنت عام 2024 عن تقنية SoIC (System on Integrated Chips) التي تسمح بتكديس الرقائق بكثافة اتصال تبلغ 10,000 وصلة لكل ملم مربع.

الذكاء الاصطناعي يعيد تشكيل الرقائق

الطلب المتفجر على قدرات الذكاء الاصطناعي التوليدي (Generative AI) منذ عام 2023 أعاد تشكيل أولويات صناعة أشباه الموصلات بالكامل. معالجات GPU المتخصصة في تدريب النماذج الكبيرة — مثل Nvidia H100 و H200 و B200 — أصبحت أكثر الرقائق طلباً وأغلاها ثمناً في العالم. سعر معالج H100 وحده تجاوز 30,000 دولار في ذروة الطلب.

هذا الضغط دفع شركات مثل Google (مع معالج TPU) و Amazon (مع معالج Trainium) و Apple و Microsoft إلى تصميم رقائق مخصصة (Custom ASICs) لأعباء عملها الخاصة بالذكاء الاصطناعي، بدلاً من الاعتماد الكلي على Nvidia. المملكة العربية السعودية، عبر صندوق الاستثمارات العامة والمبادرات التقنية، تستثمر أيضاً في بنية تحتية للحوسبة عالية الأداء تعتمد على أحدث أجيال هذه الرقائق.

الحوسبة الكمومية: وعد بعيد لكنه حقيقي

الحوسبة الكمومية لا تزال في مراحلها المبكرة، لكن التقدم متسارع. في 2024، أعلنت IBM عن معالج كمومي يحتوي على أكثر من 1,100 بت كمومي (Qubit). شركة Google أظهرت في 2023 أن معالجها الكمومي Sycamore يستطيع حل مسألة حسابية في دقائق يحتاج أقوى حاسوب تقليدي لآلاف السنين لحلها — وإن كان هذا الادعاء محل نقاش علمي. العلاقة بين أشباه الموصلات التقليدية والحوسبة الكمومية ليست تنافسية بالضرورة؛ بل تكاملية. الحواسيب الكمومية ستحتاج إلى إلكترونيات تقليدية لإدارتها والتحكم فيها وتبريدها.

هل تعلم؟ دراسة منشورة في مجلة Science عام 2022 بعنوان “Quantum advantage in learning from experiments” أثبتت أن الحواسيب الكمومية يمكنها التعلم من التجارب الفيزيائية بكفاءة أسية مقارنة بالحواسيب التقليدية، مما يفتح آفاقاً لتسريع اكتشاف مواد أشباه الموصلات الجديدة.

اقرأ أيضاً:

• الأمن السيبراني: المبادئ الأساسية وأهميته في العصر الرقمي
• أمن المعلومات: الدليل العلمي الشامل لحماية البيانات ومواجهة التهديدات السيبرانية

---

فقرة السلامة والاعتبارات البيئية

تنويه مهم: تصنيع أشباه الموصلات يتضمن استخدام مواد كيميائية خطرة ويُنتج نفايات تحتاج إلى معالجة خاصة. هذا القسم يُقدَّم لأغراض توعوية فقط.

تستخدم مصانع الرقائق غازات سامة وقابلة للاشتعال مثل الأرسين (AsH₃) والفوسفين (PH₃) وثنائي كلورو السيلان (SiH₂Cl₂) في عمليات التطعيم والترسيب. حدود التعرض المهني الآمنة للأرسين — وفقاً لإدارة السلامة والصحة المهنية الأميركية (OSHA) — لا تتجاوز 0.05 جزء في المليون (ppm) كمتوسط لثماني ساعات عمل. التعرض لتركيزات أعلى يمكن أن يسبب تدمير خلايا الدم الحمراء والفشل الكلوي.

المذيبات العضوية المستخدمة في الطباعة الحجرية الضوئية — مثل الأسيتون وكحول الأيزوبروبيل — تتطلب أنظمة تهوية متقدمة وأجهزة لرصد التركيز في الهواء باستمرار. النفايات الحمضية والقلوية الناتجة عن عمليات الحفر والتنظيف تُعالَج في محطات خاصة داخل المصنع قبل التخلص منها.

على الصعيد البيئي، أشارت دراسة نشرتها مجلة Nature Electronics عام 2023 إلى أن البصمة الكربونية لتصنيع رقاقة معالج واحدة بتقنية 5 نانومتر تبلغ نحو 20 كيلوغراماً من مكافئ ثاني أكسيد الكربون — وهو رقم قد يبدو صغيراً، لكنه يتضاعف عند ضربه في مليارات الرقائق المُنتَجة سنوياً.

اقرأ أيضاً:

• تلوث الهواء: الأسباب، الآثار، والحلول
• التغير المناخي: ما أسبابه وكيف يهدد حياتنا ومستقبلنا؟
• الحفاظ على البيئة: المبادئ، الاستراتيجيات، والحلول
• غازات الاحتباس الحراري: أنواعها، مصادرها، وتأثيرها على المناخ

---

الخاتمة: لماذا يجب أن تهتم بأشباه الموصلات؟

أشباه الموصلات ليست مجرد مادة فيزيائية تُدرَّس في مقررات الجامعات؛ بل هي البنية التحتية غير المرئية التي تحمل الحضارة الرقمية بأكملها على ظهرها. من الرمال التي نمشي عليها إلى الرقائق التي تدير طائراتنا ومستشفياتنا وأنظمتنا المالية — هذه المادة المتواضعة كيميائياً صنعت أعظم ثورة تقنية في تاريخ البشرية.

فهم كيف تعمل أشباه الموصلات ليس ترفاً فكرياً؛ بل ضرورة لكل من يريد استيعاب العالم الذي يعيش فيه والمشاركة في تشكيل مستقبله. في منطقتنا العربية، حيث تتسارع خطط التحول الرقمي وتوطين التكنولوجيا، يصبح امتلاك هذه المعرفة رأس مال بشري لا يُقدَّر بثمن.

لقد رأينا كيف أن فجوة طاقة لا تتجاوز 1.12 إلكترون فولت هي التي تفصل بين حبة رمل خاملة وبين معالج يُشغّل نظام ذكاء اصطناعي. رأينا كيف أن إضافة ذرة فوسفور واحدة لكل مليون ذرة سيليكون تُغيّر الموصلية مليون مرة. ورأينا كيف أن صناعة بأكملها — تتجاوز قيمتها 600 مليار دولار — تتوقف على دقة لا تتجاوز بضعة نانومترات.

بينما تقرأ هذه السطور على شاشة هاتفك أو حاسوبك، تعمل مليارات الترانزستورات تحت أصابعك بتناغم يفوق الخيال. فهل تساءلت يوماً: من أي رمال صُنعت هذه المعجزة التي بين يديك؟

---

المصادر والمراجع

الدراسات والأوراق البحثية

1. Nolle, A. et al. (2023). “Environmental Sustainability of Semiconductor Manufacturing.” Nature Electronics, 6, 893–901. DOI: 10.1038/s41928-023-01073-0.
   دراسة تحلل البصمة الكربونية واستهلاك الطاقة والمياه في مصانع الرقائق الحديثة.
2. Huang, H. Y. et al. (2022). “Quantum advantage in learning from experiments.” Science, 376(6598), 1182–1186. DOI: 10.1126/science.abn7293.
   دراسة تثبت التفوق الكمومي في التعلم من التجارب الفيزيائية مقارنة بالحواسيب التقليدية.
3. Noiri, A. et al. (2022). “Fast universal quantum gate above the fault-tolerance threshold in silicon.” Nature, 601, 338–342. DOI: 10.1038/s41586-021-04182-y.
   بحث يُظهر إمكانية تحقيق بوابات كمومية عالية الدقة باستخدام السيليكون.
4. Ieong, M. et al. (2020). “Transistor Scaling to the Limit.” IBM Journal of Research and Development, 64(4/5). DOI: 10.1147/JRD.2020.2992472.
   ورقة بحثية تناقش التحديات الفيزيائية لتصغير الترانزستورات إلى ما دون 5 نانومتر.
5. Bae, S. H. et al. (2019). “Integration of bulk materials with two-dimensional materials for physical coupling and applications.” Nature Materials, 18, 550–560. DOI: 10.1038/s41563-019-0335-2.
   دراسة عن دمج مواد ثنائية الأبعاد مثل الجرافين مع أشباه الموصلات التقليدية.
6. Arden, W. et al. (2018). “More-than-Moore White Paper.” International Roadmap for Devices and Systems (IRDS).
   ورقة عمل تناقش مستقبل صناعة أشباه الموصلات ما بعد قانون مور.

الجهات الرسمية والمنظمات

7. Semiconductor Industry Association (SIA). (2024). “State of the U.S. Semiconductor Industry.” semiconductors.org.
   تقرير سنوي شامل عن حالة صناعة أشباه الموصلات عالمياً.
8. National Institute of Standards and Technology (NIST). (2023). “Semiconductor Metrology.” nist.gov.
   مرجع لمعايير القياس والدقة في تصنيع الرقائق.
9. MIT Technology Review. (2024). “The Cost of Cutting-Edge Chips.” technologyreview.com.
   تحليل لتكلفة إنشاء مصانع الرقائق الحديثة.
10. ASML. (2024). “EUV Lithography Technology.” asml.com.
    شرح تقني لتقنية الطباعة الحجرية بالأشعة فوق البنفسجية المتطرفة.
11. International Energy Agency (IEA). (2024). “Data Centres and Energy.” iea.org.
    تقرير عن استهلاك الطاقة في مراكز البيانات وعلاقته بصناعة الرقائق.

الكتب والموسوعات العلمية

12. Neamen, D. A. (2012). Semiconductor Physics and Devices: Basic Principles. 4th Edition. McGraw-Hill.
    كتاب مرجعي أساسي لطلاب هندسة الإلكترونيات وفيزياء الجوامد.
13. Sze, S. M. & Ng, K. K. (2007). Physics of Semiconductor Devices. 3rd Edition. Wiley.
    الموسوعة الكلاسيكية في فيزياء أجهزة أشباه الموصلات.
14. Pierret, R. F. (1996). Semiconductor Device Fundamentals. Addison-Wesley.
    كتاب تعليمي ممتاز يجمع بين الفيزياء النظرية والتطبيقات العملية.

مقالات علمية مبسطة

15. Courtland, R. (2023). “The End of Moore’s Law? Not So Fast.” IEEE Spectrum.
    مقالة تحليلية عن مستقبل قانون مور والابتكارات المعمارية التي تُطيل عمره.

---

قراءات إضافية ومصادر للتوسع

1. Kittel, C. (2005). Introduction to Solid State Physics. 8th Edition. Wiley.
   لماذا نقترح عليك قراءته؟ هذا الكتاب هو “أم المراجع” في فيزياء الجوامد، ويغطي نظرية نطاقات الطاقة والتركيب البلوري والخصائص الإلكترونية بعمق لا يُضاهى. لا غنى عنه لأي طالب فيزياء أو هندسة يريد التعمق في الأساس النظري لأشباه الموصلات.
2. Streetman, B. G. & Banerjee, S. K. (2016). Solid State Electronic Devices. 7th Edition. Pearson.
   لماذا نقترح عليك قراءته؟ يربط هذا الكتاب بين الفيزياء الأساسية وتصميم الأجهزة الإلكترونية بأسلوب تدريجي، ويحتوي على أمثلة محلولة ومسائل تطبيقية تجعله مثالياً للدراسة الذاتية.
3. Mack, C. A. (2007). Fundamental Principles of Optical Lithography: The Science of Microfabrication. Wiley.
   لماذا نقترح عليك قراءته؟ إذا أردت فهم كيف تُنحت الدوائر المتكاملة على مستوى النانو بالضوء، فهذا الكتاب يُعَدُّ المرجع الأشمل في علم الطباعة الحجرية الضوئية — المرحلة الأكثر تعقيداً في تصنيع الرقائق.

---

إذا وصلت إلى هنا، فأنت الآن تملك فهماً أعمق بكثير من معظم الناس حول هذه المادة التي تُشكّل عصب الحياة الرقمية. شارك هذا المقال مع زميل أو طالب يحتاج إلى فهم أشباه الموصلات من الصفر، واستكشف المصادر المقترحة لتبدأ رحلتك الحقيقية في هذا العلم المذهل — فالمعرفة التي بين يديك اليوم قد تكون بذرة مشروعك البحثي أو المهني غداً.

هل تعرف الآن ما الذي يحدث داخل الشريحة التي تقرأ منها هذه السطور، وكيف تحولت حبة رمل من صحراء إلى عقل إلكتروني يُدير عالمك؟
